AVOMETER

Pengertian AVO Meter
Avometer berasal dari kata ”AVO” dan ”meter”. ‘A’ artinya ampere, untuk mengukur arus listrik. ‘V’ artinya voltase, untuk mengukur voltase atau tegangan. ‘O’ artinya ohm, untuk mengukur ohm atau hambatan. Terakhir, yaitu meter atau satuan dari ukuran. AVO Meter sering disebut dengan Multimeter atau Multitester. Secara umum, pengertian dari AVO meter adalah suatu alat untuk mengukur arus, tegangan, baik tegangan bolak-balik (AC) maupun tegangan searah (DC) dan hambatan listrik.
AVO meter sangat penting fungsinya dalam setiap pekerjaan elektronika karena dapat membantu menyelesaikan pekerjaan dengan mudah dan cepat, Tetapi sebelum mempergunakannya, para pemakai harus mengenal terlebih dahulu jenis-jenis AVO meter dan bagaimana cara menggunakannya agar tidak terjadi kesalahan dalam pemakaiannya dan akan menyebabkan rusaknya AVO meter tersebut.
Berdasarkan prinsip kerjanya, ada dua jenis AVO meter, yaitu AVO meter analog (menggunakan jarum putar / moving coil) dan AVO meter digital (menggunakan display digital). Kedua jenis ini tentu saja berbeda satu dengan lainnya, tetapi ada beberapa kesamaan dalam hal operasionalnya. Misal sumber tenaga yang dibutuhkan berupa baterai DC dan probe / kabel penyidik warna merah dan hitam.
Pada AVO meter digital, hasil pengukuran dapat terbaca langsung berupa angka-angka (digit), sedangkan AVO meter analog tampilannya menggunakan pergerakan jarum untuk menunjukkan skala. Sehingga untuk memperoleh hasil
ukur, harus dibaca berdasarkan range atau divisi. AVO meter analog lebih umum
digunakan karena harganya lebih murah dari pada jenis AVO meter digital.

1. AVO Meter Analog

AVO Meter analog menggunakan jarum sebagai penunjuk skala. Untuk memperoleh hasil pengukuran, maka harus dibaca berdasarkan range atau divisi. Keakuratan hasil pengukuran dari AVO Meter analog ini dibatasi oleh lebar dari skala pointer, getaran dari pointer, keakuratan pencetakan gandar, kalibrasi nol, jumlah rentang skala. Dalam pengukuran menggunakan AVO Meter Analog, kesalahan pengukuran dapat terjadi akibat kesalahan dalam pengamatan (paralax).

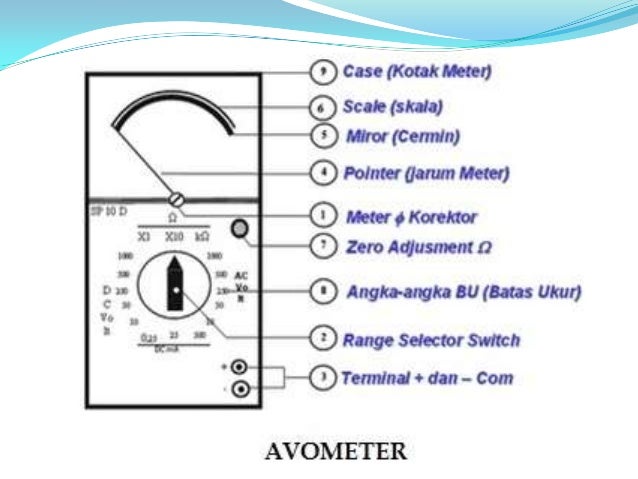

Keterangan :
1. Meter Korektor, berguna untuk menyetel jarum AVO meter ke arah nol,
saat AVO meter akan dipergunakan dengan cara memutar sekrupnya ke
kanan atau ke kiri dengan menggunakan obeng pipih kecil.
2. Range Selector Switch adalah saklar yang dapat diputar sesuai dengan
kemampuan batas ukur yang dipergunakan yang berfungsi untuk memilih posisi pengukuran dan batas ukurannya. Saklar putar (range selector switch) ini merupakan kunci utama bila kita menggunakan AVO meter. AVO meter biasanya terdiri dari empat posisi pengukuran, yaitu :
- Posisi (Ohm) berarti AVO Meter berfungsi sebagai ohmmeter, yang terdiri
dari tiga batas ukur : x1; x10; dan K.
- Posisi ACV (Volt AC) berarti AVO Meter berfungsi sebagai voltmeter AC
yang terdiri dari lima batas ukur : 10V; 50V; 250V; 500V; dan 1000V.
– Posisi DCV (Volt DC) berarti AVO meter berfungsi sebagai voltmeter DC
yang terdiri dari lima batas ukur : 10V; 50V; 250V; 500V; dan 1000V.
- Posisi DC mA (miliampere DC) berarti AVO meter berfungsi sebagai miliamperemeter DC yang terdiri dari tiga batas ukur, yaitu: 0,25; 25; dan 500.
Tetapi ke empat batas ukur di atas untuk tipe AVO meter yang satu
dengan yang lain batas ukurannya belum tentu sama.

2. Multimeter Digital, yaitu multimeter yang pembacaan hasil  ukurnya berupa digit angka.

Cara Menggunakan Multimeter untuk Mengukur Tegangan, Arus listrik dan Resistansi

Berikut ini cara menggunakan Multimeter untuk mengukur beberapa fungsi dasar Multimeter seperti Volt Meter (mengukur tegangan), Ampere Meter (mengukur Arus listrik) dan Ohm Meter (mengukur Resistansi atau Hambatan)

1. Cara Mengukur Tegangan DC (DC Voltage)

1. Atur Posisi Saklar Selektor ke DCV
2. Pilihlah skala sesuai dengan perkiraan tegangan yang akan diukur. Jika ingin mengukur 6 Volt, putar saklar selector ke 12 Volt (khusus Analog Multimeter)
   **Jika tidak mengetahui tingginya tegangan yang diukur, maka disarankan untuk memilih skala tegangan yang lebih tinggi untuk menghindari terjadi kerusakan pada multimeter.
3. Hubungkan probe ke terminal tegangan yang akan diukur. Probe Merah pada terminal Positif (+) dan Probe Hitam ke terminal Negatif (-). Hati-hati agar jangan sampai terbalik.
4. Baca hasil pengukuran di Display Multimeter.

2. Cara Mengukur Tegangan AC (AC Voltage)

1. Atur Posisi Saklar Selektor ke ACV
2. Pilih skala sesuai dengan perkiraan tegangan yang akan diukur. Jika ingin mengukur 220 Volt, putar saklar selector ke 300 Volt (khusus Analog Multimeter)
   **Jika tidak mengetahui tingginya tegangan yang diukur, maka disarankan untuk memilih skala tegangan yang tertinggi untuk menghindari terjadi kerusakan pada multimeter.
3. Hubungkan probe ke terminal tegangan yang akan diukur. Untuk Tegangan AC, tidak ada polaritas Negatif (-) dan Positif (+)
4. Baca hasil pengukuran di Display Multimeter.

 3. Cara Mengukur Arus Listrik (Ampere)

1. Atur Posisi Saklar Selektor ke DCA
2. Pilih skala sesuai dengan perkiraan arus yang akan diukur. Jika Arus yang akan diukur adalah 100mA maka putarlah saklar selector ke 300mA (0.3A). Jika Arus yang diukur melebihi skala yang dipilih, maka sekering (fuse) dalam Multimeter akan putus. Kita harus menggantinya sebelum kita dapat memakainya lagi.
3. Putuskan Jalur catu daya (power supply) yang terhubung ke beban,
4. Kemudian hubungkan probe Multimeter ke terminal Jalur yang kita putuskan tersebut. Probe Merah ke Output Tegangan Positif (+) dan Probe Hitam ke Input Tegangan (+) Beban ataupun Rangkaian yang akan kita ukur. Untuk lebih jelas, silakan lihat gambar berikut ini.
5. Baca hasil pengukuran di Display Multimeter

4. Cara Mengukur Resistor (Ohm)

1. Atur Posisi Saklar Selektor ke Ohm (Ω)
2. Pilih skala sesuai dengan perkiraan Ohm yang akan diukur. Biasanya diawali ke tanda “X” yang artinya adalah “Kali”. (khusus Multimeter Analog)
3. Hubungkan probe ke komponen Resistor, tidak ada polaritas, jadi boleh terbalik.
4. Baca hasil pengukuran di Display Multimeter. (Khusus untuk Analog Multimeter, diperlukan pengalian dengan setting di langkah ke-2)
